FP-XH

  • 基本資料
  • 型號規格
  • 附件
  • 輔助設計

  • 特點

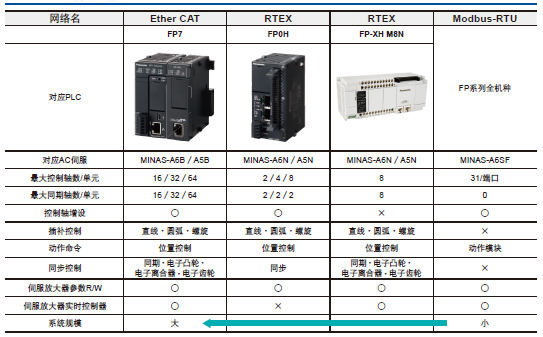

    一站式解決方案 One-stop Solution

    RTEX（Realtime Express）是為了實現伺服電機控制更高的同步性、實時性，松下獨自開發的網絡總線系統。

    系統理念

    性能優化

    ●通過對應MINAS-A6N特殊機能、實現更高速高精度的控制。
    ●標準配備脈沖輸出功能，強化系統的對應力。

    可應對各種應用

    Panasonic 網絡動作

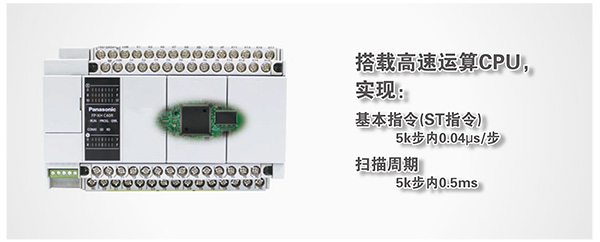

    高速

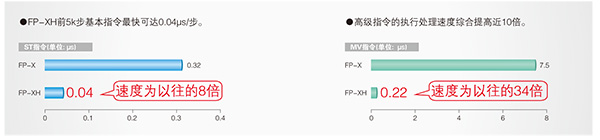

    最高0.04μs的指令處理速度

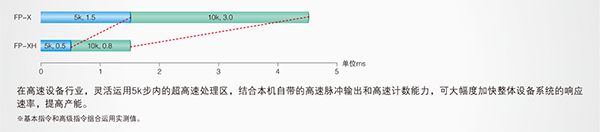

    掃描周期※縮短(以40點機型對比以往產品)

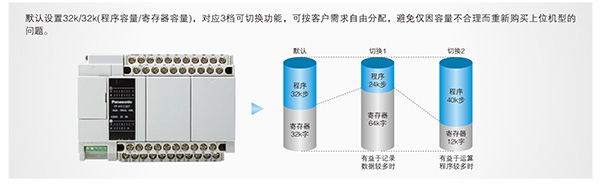

    容量3檔可切換設置

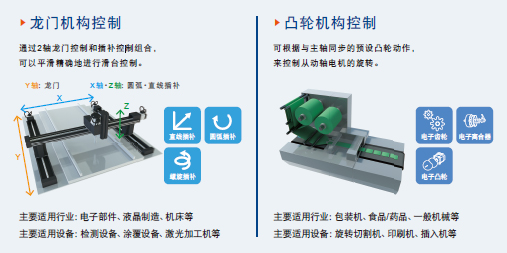

    運動型位置控制

    插補控制

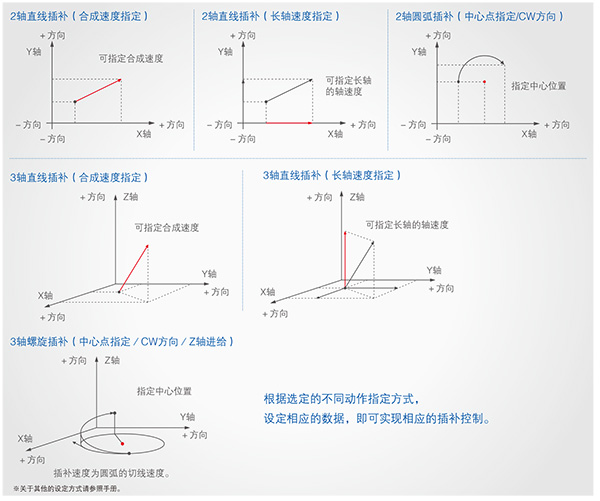

    插補控制包括2 軸直線插補、2 軸圓弧插補、3 軸直線插補、3 軸螺旋插補。

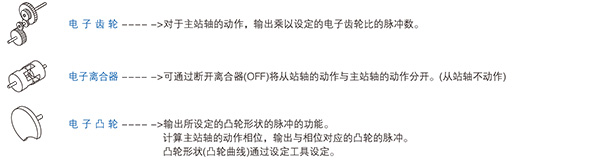

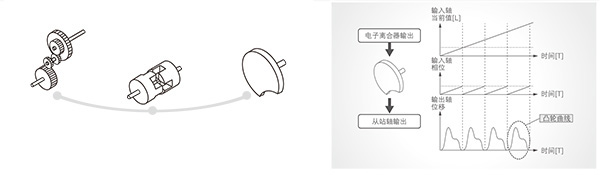

    同步控制
    同步控制具有以下功能。這些功能按順序執行，各功能的運算結果變?yōu)閺恼据S的動作。

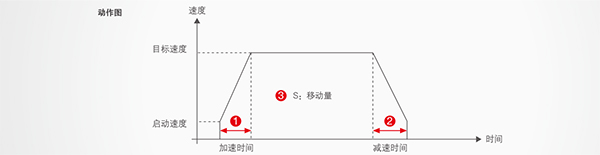

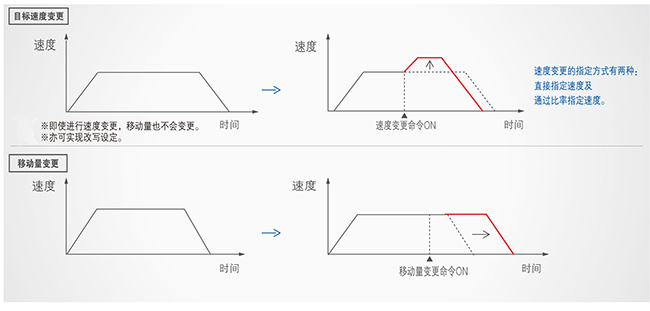

    目標速度變更機能、移動量變更機能
    位置控制過程中，目標速度及移動量都可以變更?？梢愿鶕?jù)設備的狀態對應調整。

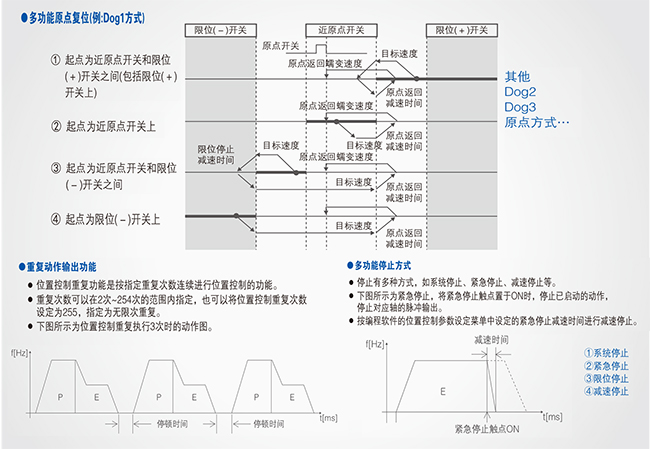

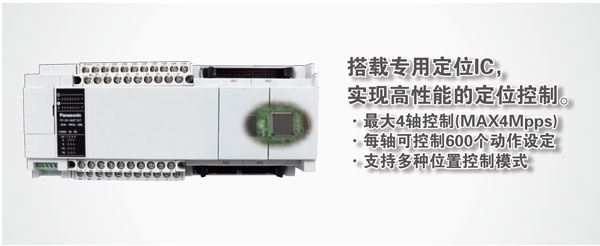

    通用型位置控制

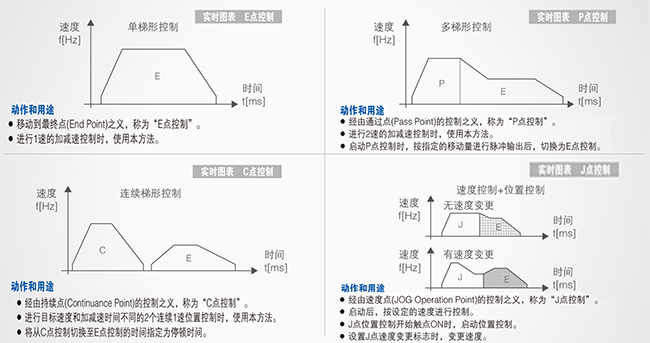

    位置控制的種類

    其他功能

    擴展性

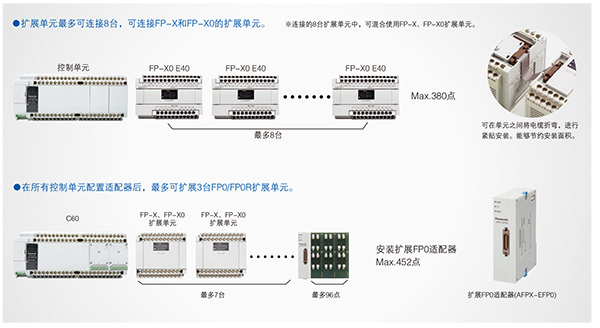

    I/O點數最大452點
    (通過擴展FP0以及使用功能擴充插件可達到。)

    通信

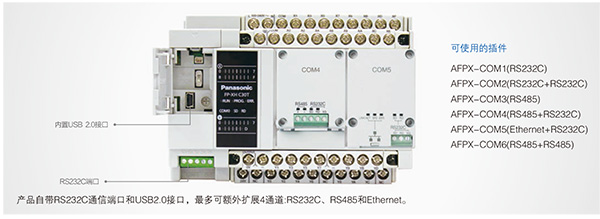

    通信端口

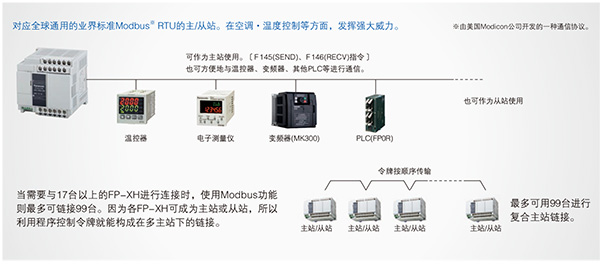

    對應Modbus※

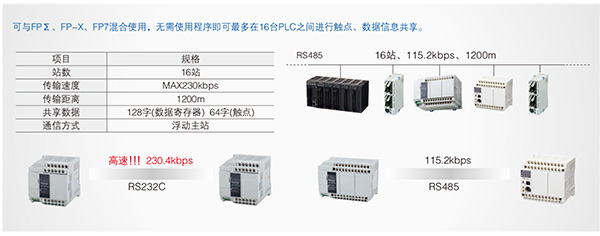

    PLC鏈接(MEWNET)

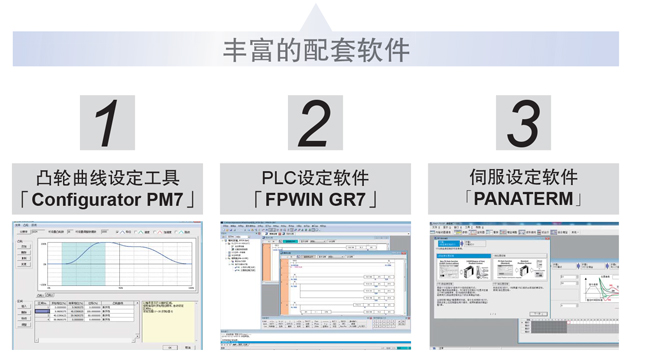

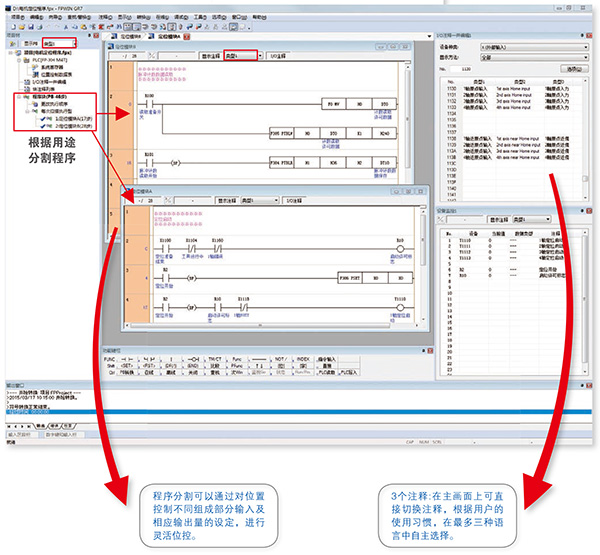

    編程軟件

    以更專業的功能軟件FPWIN GR7為基礎架構，后續將不斷豐富更多功能，面向各行業應用擴展更專業的命令內容。
    (通用型Ver.2.5以上對應，運動型Ver.2.7以上對應)

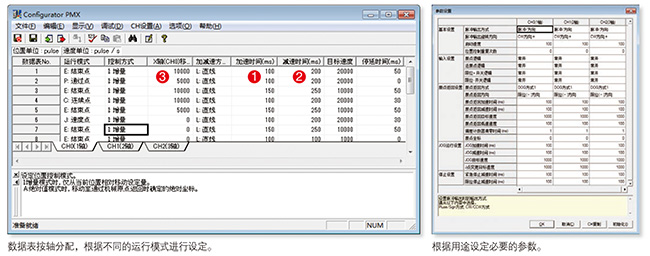

    位置控制設定
    通過位置控制數據※1及位置控制參數※2的設定，實現位置控制。

    ※1 位置控制數據是指移動量、目標速度、加減速時間、運行模式等個別位置控制動作的信息。
    ※2 位置控制參數是指JOG 運行及原點返回的運行條件、限位輸入邏輯、停止時的減速時間等。

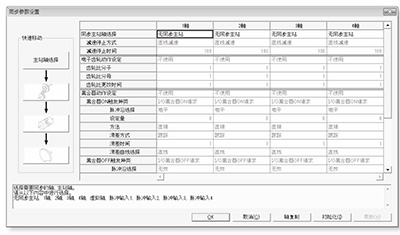

    同步參數設置
    根據用途選擇需要同步的軸及主動軸，并對選定的軸進行參數設定，實現同步控制。

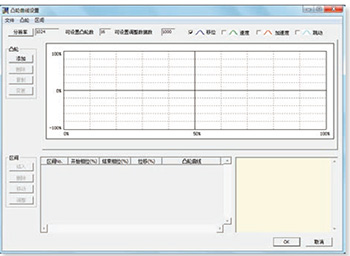

    凸輪曲線※3設置
    當選擇電子凸輪作為從動軸時，需要對其進行設定。

    ※3 凸輪曲線是指以主站軸旋轉1 圈為動作基準，主站軸的各相位(旋轉角度)下從站軸的位移量，在配置畫面中進行設定。

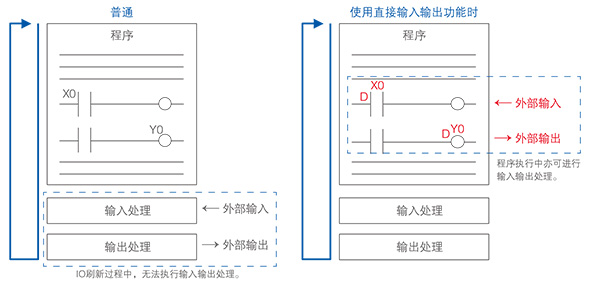

    直接輸入/輸出功能
    通過直接輸入輸出功能能夠?qū)崿F(xiàn)不依賴掃描周期的高速應答處理。

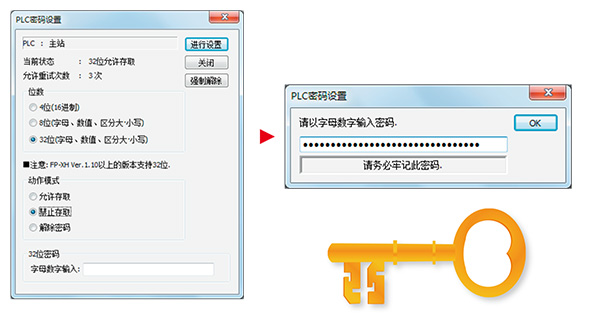

    安全強化
    增加字母數字32位密碼對應。安全性較之前得到了提高。

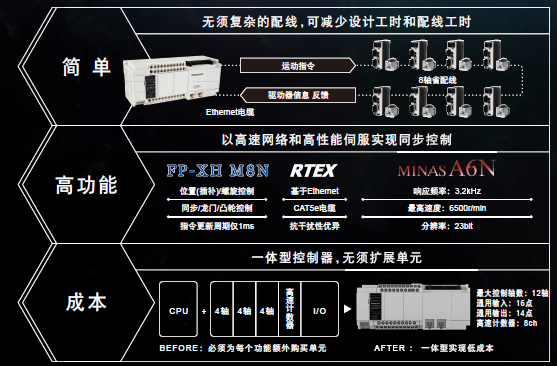

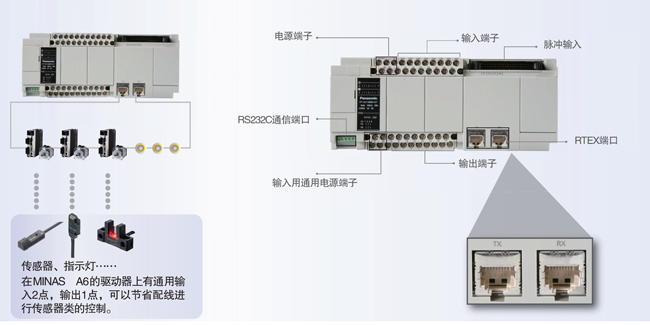

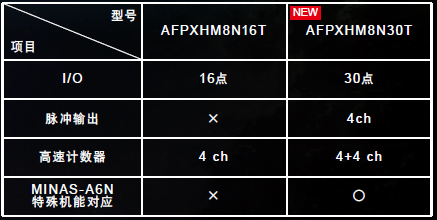

    RTEX對應 可編程控制器AFPXHM8N16TNEW

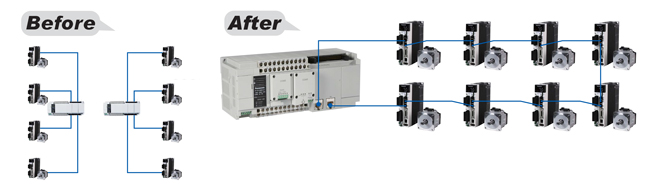

    ■配線簡單，高可靠性

    ?無需復雜的配線，可減少設計工時和配線工時。環形配線，通信可靠性強。

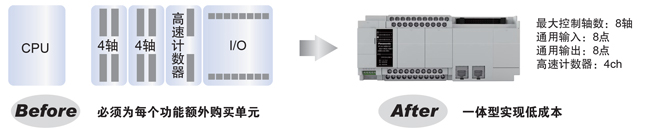

    ■節約成本

    ?一鍵型控制器，無需增設單元。

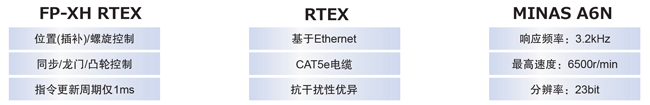

    ■高功能控制

    ?以高速網絡和高性能伺服實現同步控制。



    ■RTEX位置控制單元

    ?可輕松控制網絡伺服系統，獲取下級設備使用狀態，實現多軸高精度定位。
