GT02

  • 基本資料
  • 型號規格
  • 附件
  • 輔助設計

  • SD/SDHC存儲卡適用的獨一無二※1新型產品誕生了。


    C-UL-US CE Marking

    UL/C-UL 、CE 已取得。
    UL : Listing認證

    特點

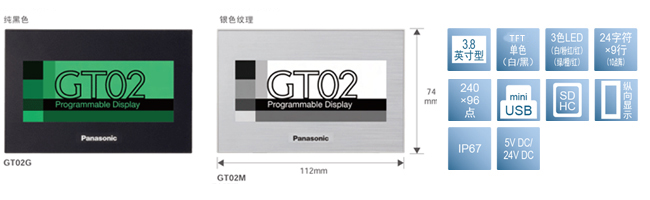

    3.8型、STN單色(白／黑)、3色LED(白／粉紅／紅色)(綠／橙／紅)、24字×9行(10點陣)、240×96點、miniUSB、SDHC、橫向顯示、IP67、5V DC/24V DC

    采用最高級別的3.8英寸型高對比度單色液晶，易識別性達到最高程度

    采用模擬觸摸方式，在顯示部分沒有影響視線的點和線。

    ※2017年2月生產的產品開始從STN液晶變更為TFT液晶。

    采用明亮的LED背景燈，用3色顯示設備的狀態

    有綠／橙／紅和白／粉／紅兩種類型，實現了操作簡單?觀看方便。

    采用明亮的LED背景燈，用3色顯示設備的狀態

    CLASS10搭載了SD/SDHC內存卡插口※1

    GT02M2、GT02G2型號搭載了SD/SDHC內存卡插口，可以簡單的進行畫面數據的復制，備份，陳列。
    ※1：CLASS10 最多可對應32GB的容量。

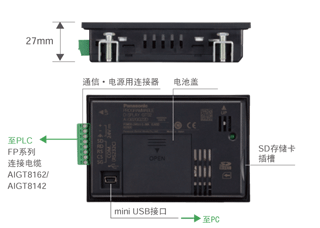

    標準配備mini USB接口

    還可對應USB電纜的穿越功能，可對PLC和GT同時進行調試。

    標準配備mini USB接口

    無論是開關還是字符，均可自由配置大小

    能以1點為單位移動最小的8×8點開關。另外，還可將喜好的字體顯示為想要的大小(10～96點)。

    符合IP67、對應新的安裝配件

    在狹小的空間內可以縱向顯示

    可以安裝在空間充裕的地方，系統設計自由度高。

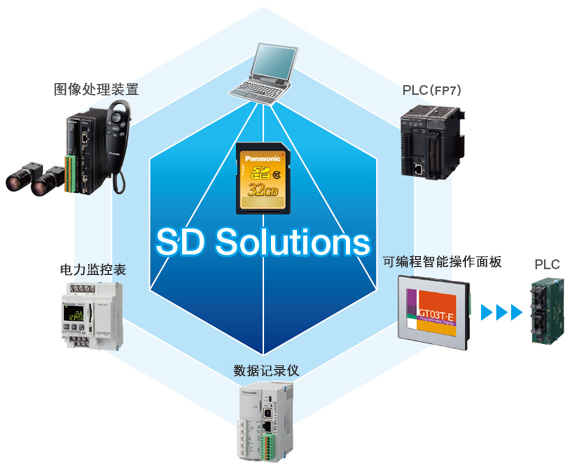

    唯有松下可提供的
    SD解決方案

    通過SD連接、通過SD擴展
     小型觸摸屏的品質也得到了顯著的提高，如今，美觀的顯示與易讀的文字等已成為了理所當然的事。
     我們認為，今后的發展重點在于計算機與其他機器協作時，“如何使操作更加簡便？”以及“能夠?qū)崿F(xiàn)哪些便利的操作？”  于是，我們推出了松下電SUNX的可編程顯示器。
     使用SD存儲卡進行數據傳輸、保存數據并開拓新的用途……
     為您提供與時俱進的GT系列。

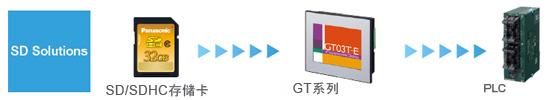

    無需計算機即可傳輸PLC程序

    使用SD/SDHC存儲卡不僅可更改GT畫面程序，還可更改PLC的梯形程序圖。
     僅使用SD/SDHC存儲卡，“任何人都能簡單地”修改程序。

    無需計算機即可傳輸PLC程序
    ※除FP7外本公司FP系列

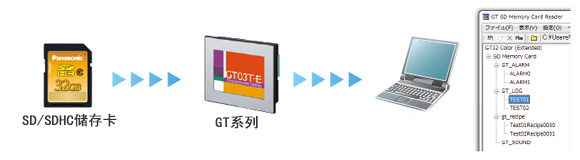

    讀取SD卡數據的功能

    對于配備有SD存儲卡插槽的GT，可通過USB連接，將插入到本體的SD存儲卡所保存的記錄數據等讀取到計算機。

    讀取SD卡數據的功能
    需要在計算機上安裝GT_SD_Reader軟件。安裝Terminal GTWIN（Ver.2.E1～）的同時，會自動安裝該軟件。
     GT本體的固件版本也必須對應本功能。所使用的固件版本不對應該功能時，請從本公司的網站下載，并進行升級。

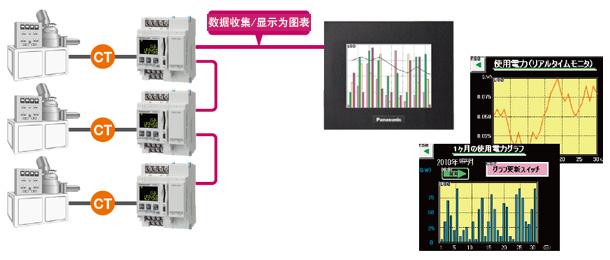

    使用SD記錄功能可“簡單地實現可視化”

    可自動收集電力監控表的電力值等，并當場顯示為圖表，便于盡快解決問題

    • 可使用GT本體將電力值等數據收集到SD/SDHC存儲卡內，并將記錄數據顯示為圖表。
      無需使用計算機來顯示，也無需使用數據記錄儀來收集數據，可簡單地實現“可視化”。

    • 顯示圖表時，柱狀圖最多可顯示8個，還可同時顯示曲線圖。

    • 記錄數據保存用的觸發條件有三種選擇。
      (1)指定時間 (2)按照一定的周期(1秒～24小時) (3)指定條件

    • 由于使用SD/SDHC存儲卡，因此可保存容量較大的數據，還可隨身攜帶。



    使用SD記錄功能可“簡單地實現可視化”

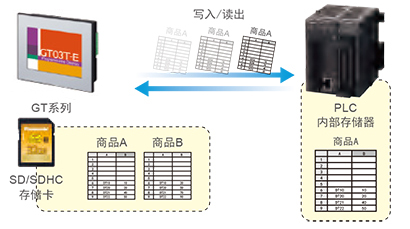

    SD配方功能

    生產多品種時，通過計算機最多可簡單設定64個品種、4,096設備的配方數據。
     可將編制好的配方數據保存到SD/SDHC存儲卡內，并將指定數據寫入PLC或從PLC中讀出。

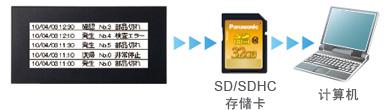

    通過SD來保存報警記錄

    通過SD來保存報警記錄

    可將GT內部存儲器所保存的報警記錄存儲到SD卡內，因此可通過計算機來管理故障情況，使管理變得更簡單。

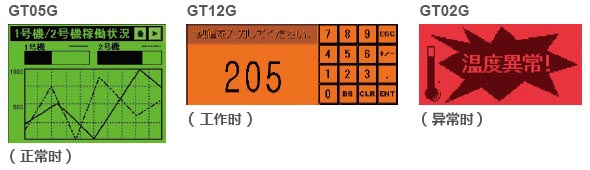

    采用3色LED背景燈，設備的狀態一目了然。

    黑白型號采用3色LED背景燈來顯示設備狀態。例如，正常運行是綠色，操作中是橙色，異常情況是紅色，通過這樣的區分一眼就可以把握機械的作業狀態。

    采用3色LED背景燈，設備的狀態一目了然

    ※：GT03M-E、GT32M-E、GT32M-R、GT02L除外。

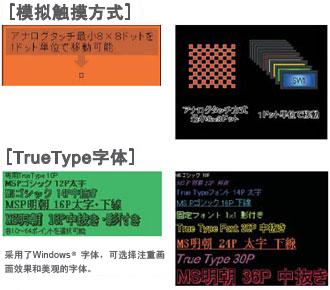

    提高了畫面設計的自由度!

    提高了畫面設計的自由度!

    GT系列可通過模擬觸摸方式，以1點為單位進行部品、文字配置，采用Windows?字體，可使用豐富的文字尺寸(10～240點)自由地設計畫面。
    ※最大尺寸因機型而異。

    圖表功能

    圖表功能

    顯示圖表時，柱狀圖最多可顯示8個，還可同時顯示曲線圖。

    狹窄的場所中可縱向顯示

    狹い場所には縦置き表示

    由于可實現縱向顯示，因此可安裝在較為狹窄的空間內。提高了系統設計的自由度，還可實現小型化。另外，還對應無安裝場所的窄長型裝置。

    滾動顯示功能

    流れ表示機能

    畫面下部區域可滾動顯示最大64個文字(全角)的信息(128種)。

    多功能按鍵

    使用該按鍵可實現設置多個數值、變更畫面等多個操作。

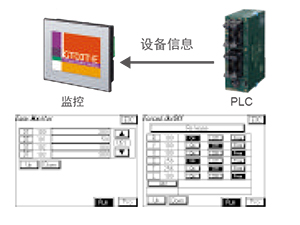

    配備FP監控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

    ※FP7除外
    五大便利功能，進一步提高GT與本公司FP系列PLC之間的親和性

    [1] 設備監控(可對FP系列所擁有的設備寫入值進行顯示和變更。備有三種模式。)
    (1)Easy Monitor：想要輕松監控時可使用該模式。指定1種設備后，可連續進行顯示、變更。
    (2)Entry Monitor：想要一次性查看多種設備時可使用該模式。對于想要顯示的設備，可逐個進行登錄、變更。
    (3)Forced On/Off：想要強制性地使輸出ON/OFF時可使用該模式。對于想要控制輸出的設備，可逐個進行設定。
    [2] 系統寄存器監控(可對系統寄存器的數值進行顯示和變更)
    可指定系統寄存器的No.，顯示數值或者變更數值。
    [3] 共用存儲器監控(可顯示共用存儲器的數值)
    插槽No.、數據庫No.：可指定地址，顯示數值。不能變更數值。
    [4] 報錯監控(可顯示FP系列所發生的報錯)
    可顯示自診斷的結果、錯誤代碼和錯誤標志，還可清除報錯。
    [5] 密碼設定(為保護FP系列程序的讀取和寫入，可設定密碼)
    利用FP系列的密碼保護功能，可登錄或者清除密碼。

    配備FP監控功能

    可連接多臺本公司的FP系列PLC與GT(RS485型)

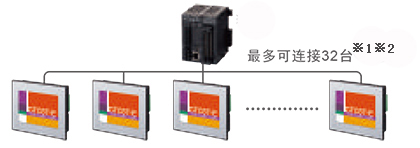

    GT鏈接功能
     無需使用通信程序，本公司的1臺PLC上最多可連接32臺GT。即使是在搬運線等較遠的場所，也可執行同樣的畫面操作，另外，還可減少PLC的安裝臺數，從而削減生產工序的成本。

    GTリンク機能
    ※1　伴隨連接臺數的增加，反應速度變慢。請?jiān)趯?shí)際機器上確認。
    ※2　與1:1連接時相比，反應時間會相對的變長。
          如獲得充分的性能，請?jiān)谙到y(tǒng)設計時進行評價。

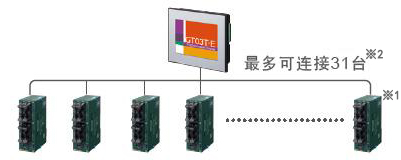

    可連接多臺PLC的功能
     1臺GT上最多可連接31臺PLC?？墒褂?臺GT來集中監控多條生產線的進度，或執行操作。

    PLC多臺連接功能
    ※1　不可用于PLC間的數據鏈接。
    ※2　與1:1連接時相比，反應時間會相對的變長。
          如獲得充分的性能，請?jiān)谙到y(tǒng)設計時進行評價。

    通過密碼進行管理，加強安全性

    使用密碼保護、操作安全功能，可保護本體的數據資產，并能通過密碼來管理操作權限。
     密碼保護功能
     利用密碼限制本體畫面數據的上傳，保護本體的數據資產。
     操作安全功能
     操作人員(最多64人)可分別設定密碼，還可按照部品設定最多16級的顯示、操作權限。通過本體可修改登錄用戶名和密碼。

    利用穿越功能提高現場的工作效率

    使用GT與本公司的PLC FP系列進行通信的同時，可傳輸GT畫面數據，并進行PLC的調試。

    簡單地切換語言

    表示言語を簡単切替

    以往需要制作各個語種的畫面，但使用顯示語言切換功能，即可按照各個部品同時登錄多種語言( 最多16種) 。
    Microsoft? Excel?簡單地編輯字符串，并進行導入。

    設備寫入

    設備寫入

    可根據PLC狀態和畫面No.來修改PLC的數據，或者使位置ON/OFF。
     另外，還可執行設備之間的四則運算。

    ※畫面里的顯示器是代表機種。
