超薄型光電傳感器 [放大器內置] EX-10 Ver.2

  • 基本資料
  • 型號規格
  • 附件
  • 輔助設計

  • 放大器內置 超小超薄型

    超薄型光電傳感器 [放大器內置] EX-10
    UL Recognaized CE Marking Korean S Mark

    UL 、CE 、Korean S Mark 已取得。
    CE : 符合指令(EX-15□/17□ 除外)
    UL : Recognition認證(一部分型號 除外)
    韓國S標志 : 僅一部分型號

    特點

    ■版本升級的介紹
    從2010年10月生產的部分起，版本變更為2.0。

    厚度3.5mm

    W10×H14.5×D3.5mm(透過型，正面檢測型)。
    為最小規格的傳感器，只需擁有些許空間，即可隨處安裝。
    厚度3.5mm

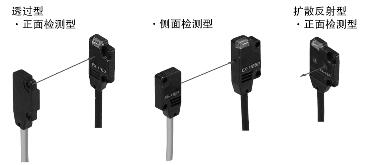

    可靈活安裝

    擴散反射型傳感器是正面檢測，由于薄，看上去可被直接粘合在安裝基座上，透過型傳感器可同時進行正面檢測和側面檢測，并可靈活安裝。
    可靈活安裝

    省電※

    EX-10系列與以往產品相比，最多可減少約35%的耗電量?？捎行Т龠M(jìn)環保。

    ※從2010年10月生產的部分起變更。
    省電

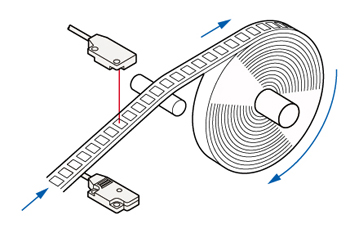

    高速反應0.5ms

    適合檢測小型零件和高速移動的物體。
    高速反應0.5ms

    清晰易見的雙色指示燈

    小型體積，并裝備有方便的雙色指示燈。
    清晰易見的雙色指示燈

    紅色光線使對光容易

    從投光器中發射出的紅色LED光線，易于對齊檢測頭。

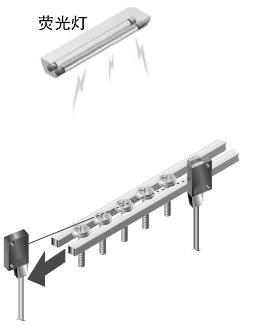

    配備防變頻光的電路※

    應對變頻光等干擾光的能力顯著增強。

    ※從2010年10月生產的部分起變更。
    配備防變頻光的電路

    保護構造IP67

    其保護構造達到IP67，即使在沾水的生產線上也可放心使用。另外，備有不易生銹的不銹鋼制傳感器安裝支架。
    注意：檢測中沾水時，有時會檢測水滴。

    備有帶動作切換開關的型號[EX-15□/17□]

    備有在透過型傳感器的分叉器上配備動作切換開關的型號（動作切換開關中繼式）?？捎行?yīng)用于動作確認。
    備有帶動作切換開關的型號[EX-15□/17□]

    耐彎曲性提高 [EX-□-R]

    備有耐彎曲性與以往型號相比大幅提高的耐彎曲電纜型。最適用于機器人手臂等的可動部。

    可用M3螺絲安裝

    備有防腐蝕不銹鋼安裝支架。

    MS-EX10-1[冷軋?zhí)间?SPCC)]和MS-EX10-11[不銹鋼(SUS304)](正面檢測型傳感器的安裝支架)
    MS-EX10-1(SPCC)、MS-EX10-11(SUS304)

    MS-EX10-2(SPCC)、MS-EX10-12(SUS304)
    (側面檢測型傳感器的安裝支架)
    MS-EX10-2(SPCC)、MS-EX10-12(SUS304)

    MS-EX10-3(SPCC)、MS-EX10-13(SUS304)
    (L型安裝支架)
    MS-EX10-3(SPCC)、MS-EX10-13(SUS304)

    最小檢測物體φ1mm[EX-11(E)□、EX-15(E)□]

    EX-11□ ，EX-11E□ ，EX-15和EX-15E都裝有φ 1mm狹縫透光罩，可檢測φ 1mm以上的物體。因此，適合于精確定位或小部件檢測。
    最小檢測物體

    背景限制[EX-14□]

    ?不受背景影響
    當一個有光澤的背景被隔離在100mm以外時，傳感器就檢測不到。(但是，背景需正對傳感器。)
    不受背景影響

    ?可檢測黑色物體
    由于它是限定反射型，所以可用來檢測深色物體。
    可檢測黑色物體

    長檢測距離1m[EX-19□]

    僅3.5mm的厚度可達到1m的檢測距離，可用來檢測更寬的IC盤。

    長檢測距離1m

    省資源※

    考慮環保因素，采用簡單包裝，從而減少了垃圾。另外，包裝袋采用聚乙烯材質，焚燒后也不會產生有害氣體。

    ※從2010年10月生產的部分起變更。
    省資源
