盡可能消除接縫的無縫結構是神視的最新研發成果。

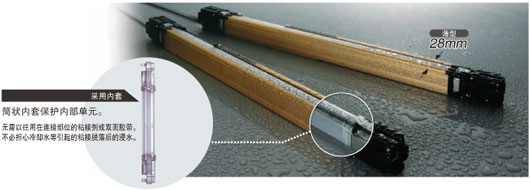

筒狀內套保護內部單元。
盡可能消除了單元和透鏡面等部位的縫隙(接縫)，使油霧和粉塵等無法侵入，提高了耐環境性能。

SF4B系列Ver.2已完成基于IEC/JIS標準的IP65、IP67試驗。

IEC／JIS	內容
IP65	從任何方向直接噴水都沒有害影響。
IP67	在特定條件下浸入水中也無滲透。

※有關詳細信息，其中包括測試條件，請參考相應的標準。

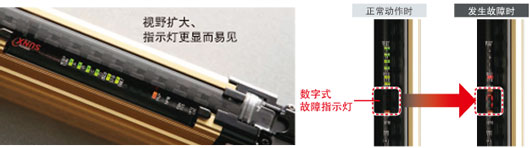

常時檢查光幕傳感器電纜的誤配線、斷線、短路及內部電路異?；虍惓Ｈ牍獾裙收?。在裝置調試時如電氣系統發生故障等，將通過數字顯示方式告知故障內容。
無需像以往那樣對LED的閃爍次數進行統計。

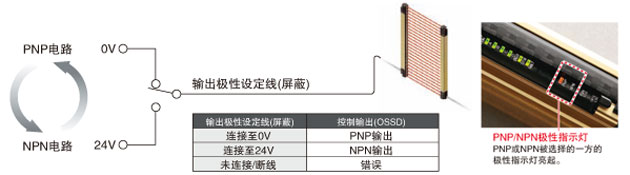

SF4B系列的1種型號同時支持PNP晶體管輸出和NPN晶體管輸出。PNP的國外設備、NPN傳感器的調換、正極接地的工廠、設備的國外轉移等等，1種型號即可適應全球各種控制電路。

■極性通過配線進行簡單的轉換 輸出極性設定線(盾構)與OV接續時，由PNP輸出，與24V接續時，切換到由NPN輸出。

在日本、歐洲、北美、韓國、中國，從沖壓設備到其它設備，都有廣泛應用。

<光幕傳感器>

<控制單元>

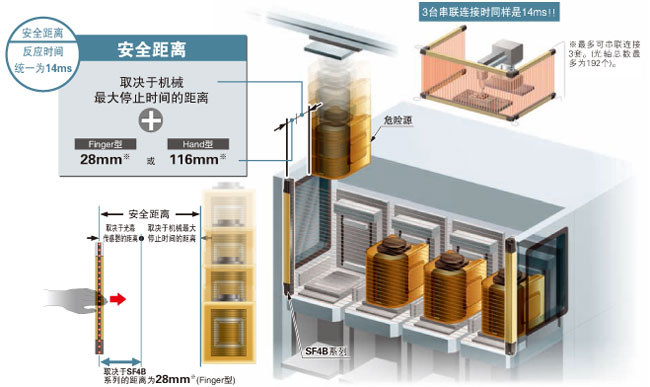

無關光軸數、光軸間距及串聯連接臺數，都能實現14ms高速反應。
從而減輕了計算安全距離的工時。

※1 此為基于ISO 13855標準中光幕傳感器的安全距離。 ※2 最多可串聯連接3套。(光軸總數最多為192個)。 ※3 請計算出包含機械最大停止時間的安全距離。 而且，請參閱使用本裝置的地區相關標準進行設置。

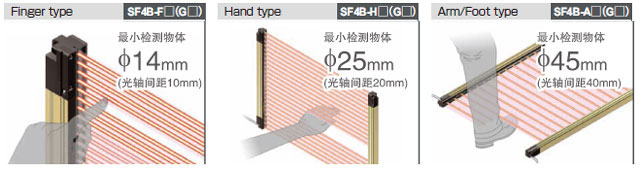

光幕傳感器SF4B系列檢測范圍230?1,910mm(Finger型到1,270mm)的豐富的變化。3種類型可以混合在一條直列上的連接。

※ 「中國國內的沖壓設備的安全裝置」或SF4B-□-01<V2>用作日本國內沖壓設備安全裝置時，檢測高度不同。

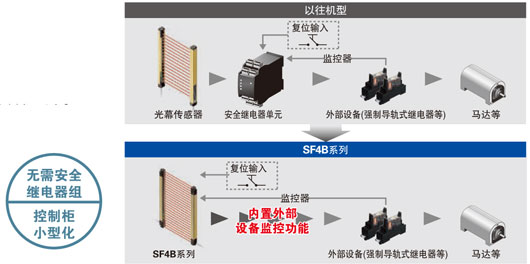

光幕傳感器本體內置安全繼電器單元的功能，可對外部設備進行監控(繼電器熔敷監視等)，并具備聯鎖功能等。無需安全繼電器單元即可構建安全電路，由于能使控制柜更加小型化，從而有助于降低成本。

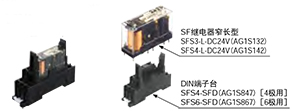

安全繼電器推薦產品指南 ●安全繼電器 松下電器制SF繼電器 注意： 關于推薦品的詳情，敬請聯系我們。

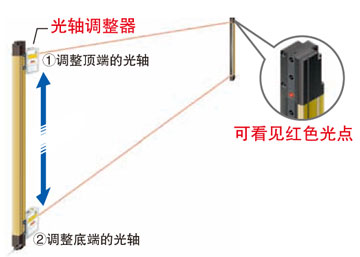

光軸對齊指示燈將光幕傳感器的光軸分成4等分顯示。作為光軸的對齊基準，當?shù)锥?或頂端)的光軸對齊時，LED呈紅色閃爍。此后，光軸對齊的部分依次亮紅燈，如果所有光軸都入光則所有的LED均亮綠燈。再加上穩定入光指示燈(STB)，可確保設置更加穩定。

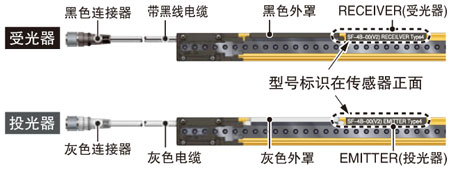

投光器為灰色，受光器為黑色，容易識別?？蓽p少施工或維護時因誤配線或誤識別引起的故障。而且，還可從光幕傳感器的正面確認型號。

配備了抗干擾能力強的ELCA(Extraneous Light Check & Avoid功能。由于光幕傳感器的掃描時間可自動轉換，從而可免受干擾的影響，因此無需在裝置間進行防干擾電線的配線。

采用雙重掃描方式^※重試處理等獨創新功能，可以避免外圍設備帶來的瞬間干擾光的影響。減少了干擾光造成的誤動作，從而減少了機械的頻繁停機、重啟
※日本已取得使用新案

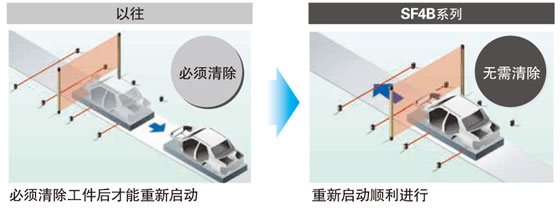

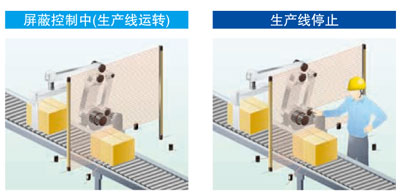

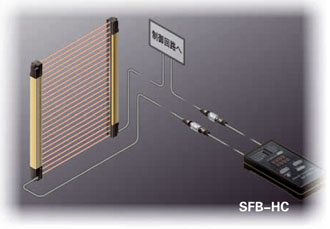

■各光軸屏蔽控制功能 使用手動控制器SFB-HC※(另售)，可僅對特定光軸進行屏蔽控制?？梢詫廨S進行指定，因此無需另外設置用于防止人員進入的防護裝置。 例如，如果按照工件高度，將第1至第10光軸的屏蔽控制功能設定為有效，那么當?shù)?1光軸以上的光軸被遮擋時，即判斷障礙物 為人體，并使機械停止。

※使用SF4B-□-01<V2>、SF4B-□-03<V2>及SF-C14EX-01時，不能使用手動控制器。

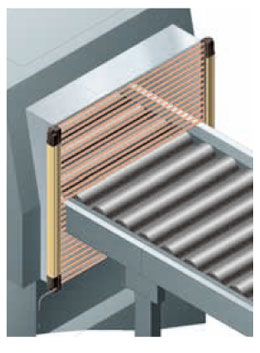

■可選擇有效光軸！配備固定消隱功能 配備有即使特定光軸被遮光也不會導致控制輸出(OSSD)OFF的固定消隱功能。存在障礙物長時間遮擋特定光軸的應用時，非常便利。 而且，當障礙物離 開檢測區域時，控制輸出(OSSD)會強制OFF，因此該功能十分安全。

■可使不特定光軸失效！配備浮動消隱功能 可使不特定的1、2或3個光軸失效。當被遮光光軸數在設定光軸數以下時，控制輸出(OSSD)不會OFF。 工序更替時，例如障礙物在檢測區域內移動，以及向光 幕傳感器的檢測區域內放置材料等時，此功能非常方便。 (注1)：如使用浮動消隱功能，則最小檢測物體會改變。

可選擇輔助輸出的輸出模式
可變更輔助輸出的輸出模式。

配備其它豐富的功能
[投光量控制功能]
該功能用于減少投光量?？稍谄胀Ｊ胶投搪纺Ｊ竭@2個階段變更設定。出廠設定為普通模式。

[設定內容監控功能]
該功能可確認光幕傳感器的各種設定內容。

[保護功能]
該功能確保只有輸入密碼時才可變更光幕傳感器的設定。出廠設定為保護功能無效。

[設定復制功能]
可將設定內容復制到其它的光幕傳感器中。在重復進行相同設定時，該功能可節約設定時間。

[屏蔽燈診斷的設定]
如果使屏蔽燈診斷失效，那么即使屏蔽燈關閉，屏蔽功能也可繼續運行。

※更多詳細功能請參照SF4B<V2>說明書。
