• 共同特長
• AKW8111H特長
• AKW8115特長

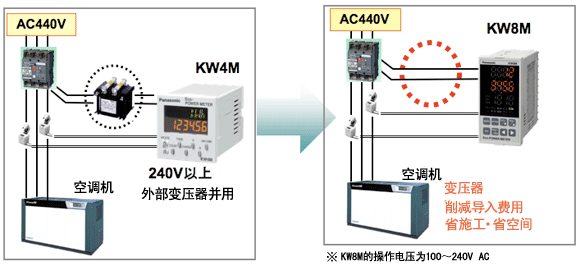

1.可直接測量400V AC負載功率&可對應三相4線配電方式

可對應國內大規模的工廠樓宇的動力負載功率的測定。

400V　直接輸入的提案

2.測量功能的擴充

• 瞬時功率(有效?無效?表觀)
• 累計用電量(有效?無效?表觀)
• 各相電壓?電流表示(單相2線?單相3線?三相3線?三相4線)
• 頻率、功率因數
• 計時器功能

3.同時測量電力?脈沖的功能

4.對應網絡

• RS485
• Modbus Protocol
• MEWTOCOL
※ Modbus Protocol是Modicon Inc.為用于PLC而開發的通信協議。

1.內置內存

可將日志數據可保存在主體內存中。

2.內置電池(用于內存?zhèn)浞?

日志數據?時間測量的停電補償

3.追加選項功能(3項目)

• 月別／日別／時間的各種累計用電量
• 任何累計有效功率量
• 日歷/時鐘功能

4.追加了簡易的需求功能

對于「簡易需求功能」，通過對30分鐘內平均電力的推算，判斷每1分鐘電力的功能。
不能對應脈沖輸入。只能對應CT輸入(電力測量)。
超過設定的需求目標值時，通過需求警報告知。

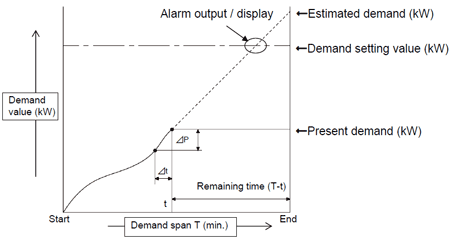

簡易需求的動作概要

當前需求或者預測需求超過設定的需求目標值時，會發生警報輸出以及警報顯示。

在需求警報設定模式2下，可以設定需求警報解除的時間。
設定時，可以防止在需求目標值附近頻繁的警報輸出的ON/OFF。

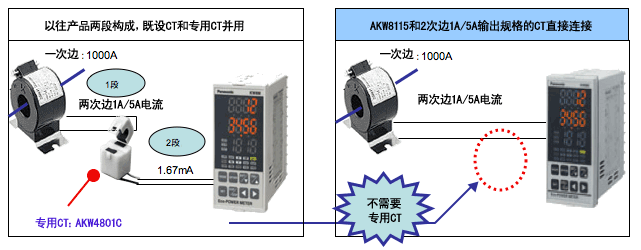

1.可以使用2次邊輸出規格為 1A/5A的電流互感器(CT)

因?yàn)椴荒苁褂脤Ｓ肅T、請使用市售的2次邊1A/5A的電流互感器。

如圖(A)以往商品1次邊測定400A時，專用CT和已設的CT形成兩段構成使用。AKW8115 一次側4000A以下情況未形成兩段構成時，可直接連接。

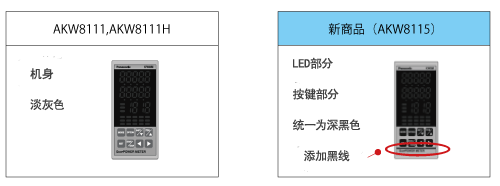

2.采用新設計

能防止無論是施工時還是施工后的接線錯誤。
