共通

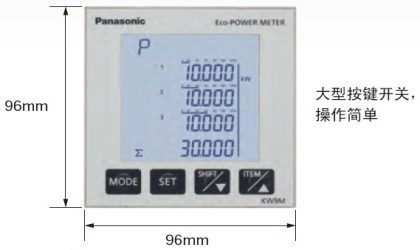

• 美觀的LCD背光燈，大畫面，統一顯示各相、總電力。

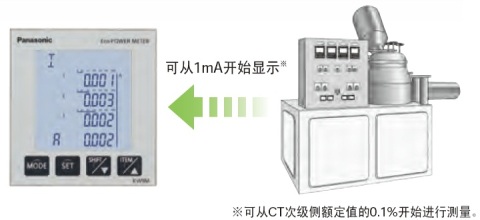

• 即使是1mA起的小電流，也可顯示。
• 電源相同，單相2線的情況下，最多可同時測量3電路。

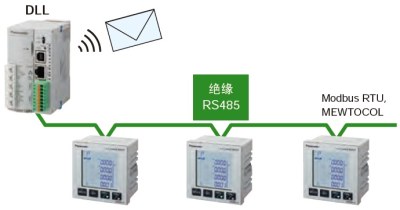

• 可連接DLL^※記錄數據，并實現可視化。
• 可直接連接已安裝的通用大容量CT(二次邊1A/5A型)，進行測量。
• 通過可視化軟件，為能源管理提供支持。
• 簡易需量功能。還對應國外需求!
• 諧波測量

高功能型

• 簡易需量功能。還對應國外需求!
• 諧波測量
• 相間不平衡改善

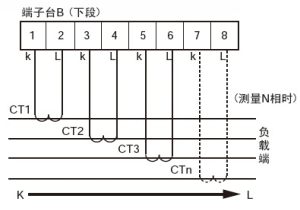

• 如使用改進型，還可利用第四個CT測量N相。
• 配備I/O，對應各種輸入輸出
• 配備豐富的記錄功能

可監控待機功率，為節能做出貢獻。

另外，還可通過E-Mail將報警通報到手機等上。
※DLL是 Data Logger Light 的簡稱。

※不能使用電力監控表專用CT。請使用二次邊1A/5A CT。

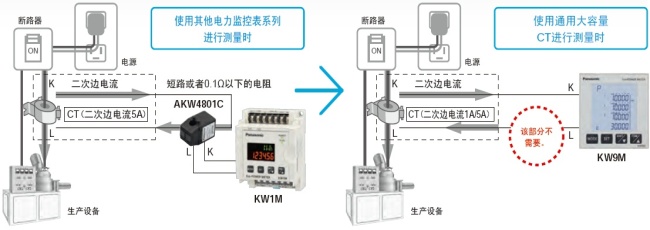

電力監控表的測量精度不包含CT誤差。使用其他電力監控表系列進行測量時，需要使用2個CT，但是使用KW9M時，只需1個CT即可直接輸入，而測量精度也高于其他電力監控表系列。

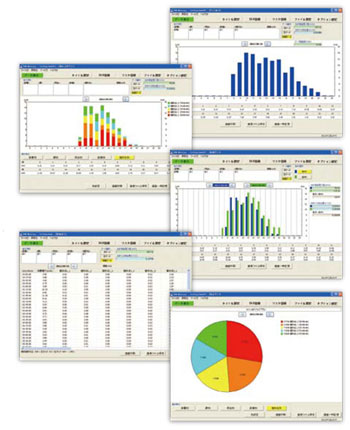

通過對消費電力的分析幫助您提高設備利用效率。

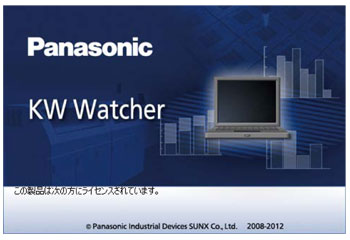

• 關于KW Watcher軟件的獲取敬請聯系各地營業分公司。

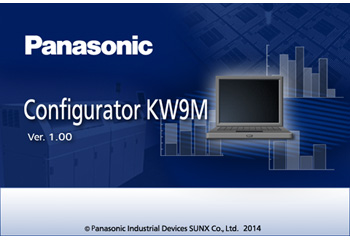

可以簡易地在PC上設置動作設定軟件Configurator KW9M

• Configurator KW9M請點此下載

■KW9M 電力監控表各種設定值的確認、變更

• 因?yàn)榭梢酝瑫r對多臺KW9M電力監控表進行設定，節省了分別對每臺進行設定的時間。
• 讀取1臺KW9M電力監控表設定值，可以對其余的KW9M電力監控表進行拷貝。
• 可以選擇任意的寄存器號碼設定KW9M電力監控表。

■KW9M 電力監控表測量值的監控、記錄功能

• 實現任意測量項目的監控、記錄。

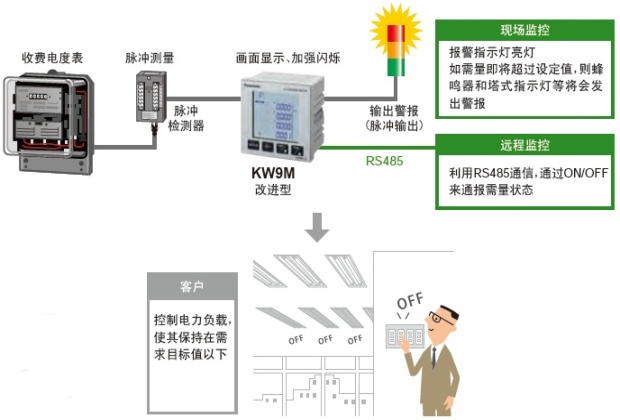

當前需量或者預測需量達到已設定的需量目標值以上時，將會報警輸出，通知客戶，有助于削減電費?！?br> 配備有國內需量、以IEC規格為準的兩種需量功能，在國外也可使用。
※KW9M標準型是依據IEC規格只搭載了需量測量功能。

系統構成示例 ※ 請將簡易需量用作參考值。因該功能所使用的時刻為電力監控表的設定時刻，因此可能會與電力公司管理的30分鐘最大需求用電量(需量電度表)所顯示的時刻有所不同。 ※ 還對應CT輸入(電力測量)。

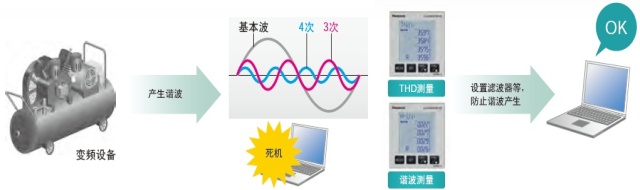

各種變頻設備、熒光燈照明等均容易產生諧波。
造成精密機器等發生誤動作。

※KW9M標準型僅限搭載THD測量功能。

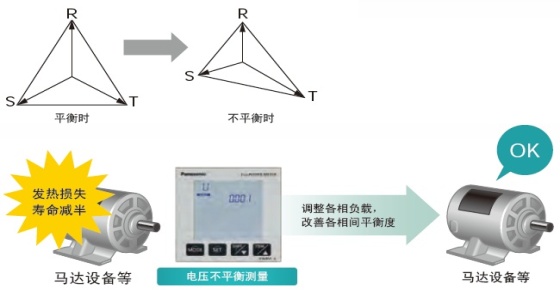

變壓器采用V形連接或者存在加熱器等不平衡時，易引起各相電壓不平衡，造成馬達等扭矩不足，發熱并壽命縮短。

脈沖輸入2點
同時對電力量以外的數據(生產量、流量等)進行測量。
采用時鐘校準的觸發輸入，可實現時間同步。

脈沖輸出2點
采用PhotoMOS輸出，還可連接對應NPN輸入和PNP輸入
的設備。

[高功能型]

※對于時間戳和電源品質，可利用通信讀取值，并進行確認。無法通過畫面顯示進行確認。

[標準型]
